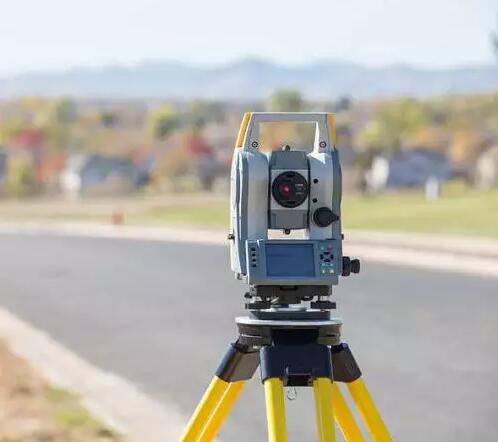

全站儀免棱鏡測量步驟詳解
全站儀的免棱鏡測量（也稱作無棱鏡模式）是一種先進的測量技術，它允許用戶在不使用反射棱鏡的情況下直接測量遠處的目標。這種技術特別適用于在開闊區域進行大面積測量，比如農田、森林、湖泊等，或者在城市環境中進行建筑物測量，而不必為每個目標單獨架設棱鏡。
以下是全站儀免棱鏡測量的一般步驟：
1. 準備工作
- 確保全站儀和相關測量設備（如三腳架、電池、數據記錄設備）正常工作。
- 準備輔助工具，如測量標記或標識，用于快速定位測量點。
- 確保全站儀軟件或配置中啟用了免棱鏡測量功能。
2. 點位標記與測量
- 選擇測量點：在待測量區域選擇至少兩個點作為測量點，其中一個作為起始點（參考點），另一個作為目標點。這些點應該有足夠的可見性，以確保全站儀能夠準確地鎖定目標。
- 標記測量點：在每個選定的點上標記，可以使用油漆、粉筆或者其他明顯的標記方式。確保標記清晰且容易識別。
- 設置全站儀：將全站儀安置在起始點上，調整三腳架以確保儀器穩定，然后對中、整平儀器。使用儀器的水平和垂直調整旋鈕，使全站儀的水平氣泡和垂直氣泡處于中心位置。
- 測量：在起始點上，使用全站儀的免棱鏡模式進行測量。通常，這需要手動輸入儀器高度，然后旋轉全站儀，使十字準線中心與目標點對齊。接著，輸入目標點的名稱或編號，然后確認測量指令。全站儀會自動計算目標點的三維坐標。
3. 放樣點測量
- 放樣點界面：在全站儀的菜單中選擇放樣點測量模式。
- 輸入?yún)?shù)：首先輸入儀器高度，這是從地面到儀器鏡筒頂點的距離。接著，輸入放樣點的名稱和坐標（包括三維坐標）。
- 確認和測量：確認輸入信息無誤后，執行測量指令。全站儀會自動計算并顯示放樣點的位置信息。
4. 數據記錄與分析
- 記錄測量結果：將測量數據記錄在紙質或電子記錄本中，包括測量點的名稱、坐標、日期、時間等信息。
- 數據處理：根據項目需求，可能需要對收集到的數據進行進一步的分析和處理，比如計算土方量、繪制地形圖、進行三維建模等。
注意事項
- 環境因素：免棱鏡測量對光線和背景有一定要求，避免強光直射或極端的天氣條件影響測量精度。
- 目標可見性：確保目標點清晰可見，避免樹木、障礙物等遮擋。
- 軟件兼容性：使用全站儀免棱鏡模式可能需要特定的軟件版本或功能，確保軟件與全站儀版本相匹配。
全站儀的免棱鏡測量功能為測量工作提供了更大的靈活性和效率，但使用時仍需注意操作規范和環境條件，以確保測量結果的準確性和可靠性。
南京環球測繪儀器有限公司提供RTK/GPS、千尋知寸CORS賬號、全站儀、水準儀、經緯儀、垂準儀、無人機等測繪儀器的銷售、租賃、檢定、校正、維修等服務，也承接測繪培訓與各種內外業工程測量任務，有相關的需要了解都可以留言或者在線咨詢我們，我們將詳細為你解答。
