RTK控制點測量攻略分享,新手秒變高手!
在RTK進行控制點測量時,為了提高測量的精度,避免人為誤差,需要用到“控制點測量”功能。
RTK控制點測量操作攻略
首先用支架將移動站固定在控制點上,對中整平。打開手簿的工程之星5.0軟件主界面,然后點擊“測量”,選擇“控制點測量”,進入控制點測量界面。

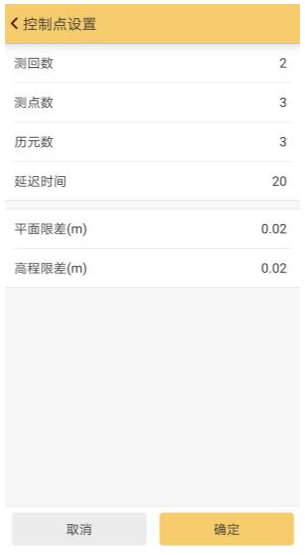

點擊下方“設置”,根據需要自定義控制點設置參數,包括“測回?cái)?shù)”、“測點數”等信息,然后“確定”,回到控制點測量界面。
參數說明
測回?cái)?shù):總共需要進行多少次測回;
測點數:一次測回需要采集的總點數;
延遲時間:當儀器達到固定解后需要在延遲等待的時間。

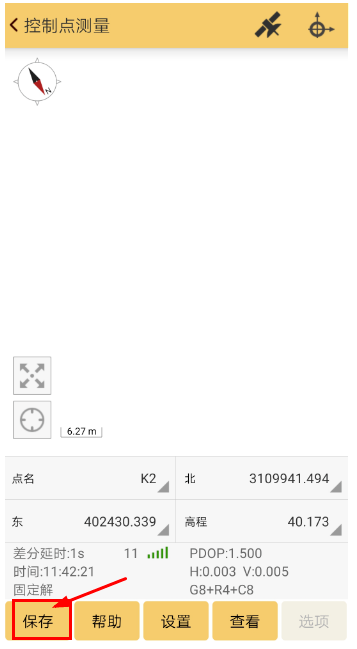

在控制點測量界面點擊左下角“保存”,進入采集界面。

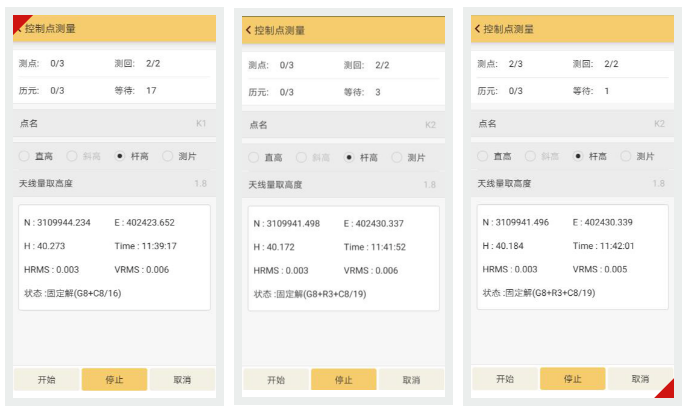

輸入天線量取高度,以“桿高”1.8米為例,然后點擊左下角“開始”,即開始采集控制點。等所有測回測完,會自動停止。
采集完成后,點擊報告,再點擊確定即可。
延伸閱讀

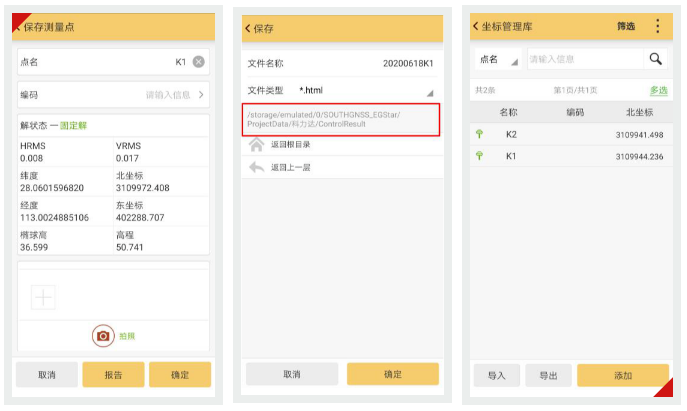

★在保存測量點界面,可以自定義添加編碼;
★點擊“拍照”圖標可以添加控制點現場照片;
★點擊正下方“報告”,可以輸出html格式的測量報告;
★點擊右下角“確定”即可將控制點坐標保存到手簿坐標管理庫中。
查看導出的控制點測量報告文件所在路徑與采集控制點平滑后所得的最終坐標信息。
手簿連上電腦找到對應路徑的成果報告,報告中按正態分布將采集的點取四個最優點作為最后的結果。
